飞控系统仿真测试系统
1、概述
飞控系统仿真测试系统主要包括飞管系统内部设备交联与航电、直升机模型的交联、测试与仿真。包括适配、仿真、试验管理功能。飞管系统内部交联及配置,包含飞管计算机、座舱采集单元、伺服远程单元的联结,总线数据监控,信号模拟仿真。
2、系统结构
综合试验飞行仿真系统主要由主、次仿真节点和三台上位机构成。主次节点主要用来解算飞机的动力学方程以及实现与飞行控制系统物理部件的信号交联,构成一个完整的半实物实时仿真试验环境。三台上位机用来完成飞机动力学模型的设计以及对仿真试验的管理工作,其他系统诸如机械位移信号发生器系统、加载系统、测试系统、视景和仪表系统、转台等作为综合试验飞行仿真系统的配套地面设备,配合仿真系统完成地面飞行仿真试验。

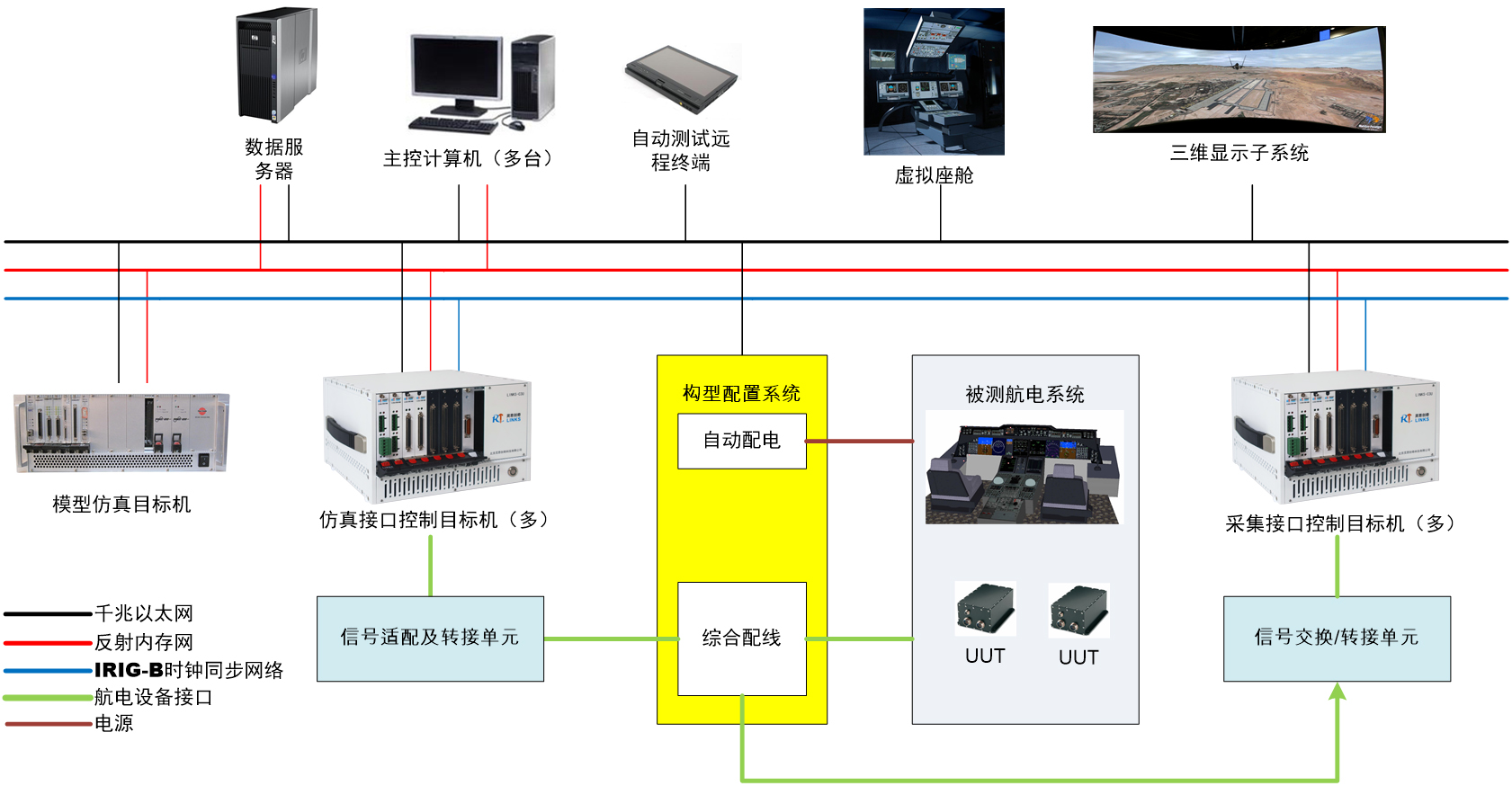

系统采用分布式结构,主仿真节点、次仿真节点以及转台等通过反射内存实时网络相连,构成强实时仿真回路。视景和仪表系统通过以太网与实时仿真系统连接。
(1)主仿真节点配置如下:
● CPCI总线机箱:4U 19吋标准上架机箱,14槽;
● CPU板卡:MPC7448 PowerPC 处理器,主频为1.4 GHz;
● AD: 64路16位并行A/D;
● DA:32路16位并行D/A;
● DIO:32通道数字隔离输入,32通道数字隔离输出;
● MIL-1553B:2个高速通道,2个双冗余通道,单功能,收发器电压可调;
● ARNIC429:12.5KHz或100KHz速率,8发8收;
● AFDX:支持2端口独立使用或2端口互为冗余;硬件实现AFDX协议栈;提供IRIG-B系统时钟同步,带电缆及VxWorks驱动;
● 反射内存实时接口卡;
● 串口卡:4路RS-232/422/485通讯接口,最高支持921.6Kbps波特率。
(2)次仿真节点配置如下:
● CPCI总线机箱:4U 19吋标准上架机箱,14槽;
● CPU板卡:MPC7448 PowerPC 处理器,主频为1.4 GHz;
● AD:64路16位并行A/D;
● DA:32路16位并行D/A;
● 反射内存实时接口卡;
● 串口卡:4路RS-232/422/485通讯接口。
3、支持软件
RT-Sim是系统的关键支持软件,提供了Matlab Simulink建模环境与分布式实时目标机之间的无缝连接。
RT-Sim仿真管理软件包在Matlab Simulink建模环境中集成了Simulink模块库、RT-MP分布式仿真组件及VxWorks目标代码生成组件。利用这些模块及组件,用户能够方便的建立硬件在环的飞行动力学模型;RT-MP能够自动进行Simulink模型拆分,并编译成多处理器目标代码。
RT-Sim主控软件支持建立多处理器仿真工程,自动向多个目标机处理器下载代码,实现多目标机同步启动与运行,并对实时仿真过程进行监视、在线调参及数据记录。
同时,RT-Sim主控软件还提供可定制的虚拟仪表生成界面,支持用户自定义监视界面。
4、系统特点
(1)系统构成完整的综合试验飞行仿真系统的仿真环境,能够对飞行器动力学模型提供设计、仿真支持,实现对飞控系统的测试与验证。
(2)系统支持基于模型的设计方法,支持用户基于Matlab Simulink进行模型算法设计,并自动生成多目标机分布式VxWorks实时代码。能够实现数学仿真阶段到半实物实时仿真阶段的平滑过渡。
(3)系统提供图形化全流程仿真管理支持,包括分布式多处理器代码自动生成、代码下载、仿真运行控制、图形化状态监视、在线参数调节等功能。
(4)系统支持单节点仿真和多节点的分布式仿真两种模式,并提供RT-Sim软件方便的支持单节点、多节点的试验管理模式。
