飞管系统选型测试平台

2023-05-06 15:53:21 8548

1、概述

飞管系统选型测试控制台主要包括飞管系统内部设备交联与航电、航电设备的交联、测试与仿真。包括适配、仿真、试验管理功能。飞管系统内部交联及配置,包含飞管计算机、座舱采集单元、伺服远程单元的联结,总线数据监控,信号模拟仿真。设备接口框图见下图:


 图1    飞管系统仿真测试设备接口框图

2、特征优势

支持用户通过MATLAB/Simulink、AMESim、MWorks等多种图形化建模工具,进行一体化建模仿真;

支持静态测试,实现对航电、机电管理计算机的接口测试,激励数据通过主控软件修改,测试航电、机电仿真计算机ICD数据;

支持动态测试,飞管仿真系统为真实设备提供交联环境,与真实设备构成回路,并通过加载模型配置不同的仿真场景,以实现对设备的全面验证;

支持系统同步功能:基于反射内存网络支持测试设备之间实现严格数据同步和时钟同步。

3、系统结构

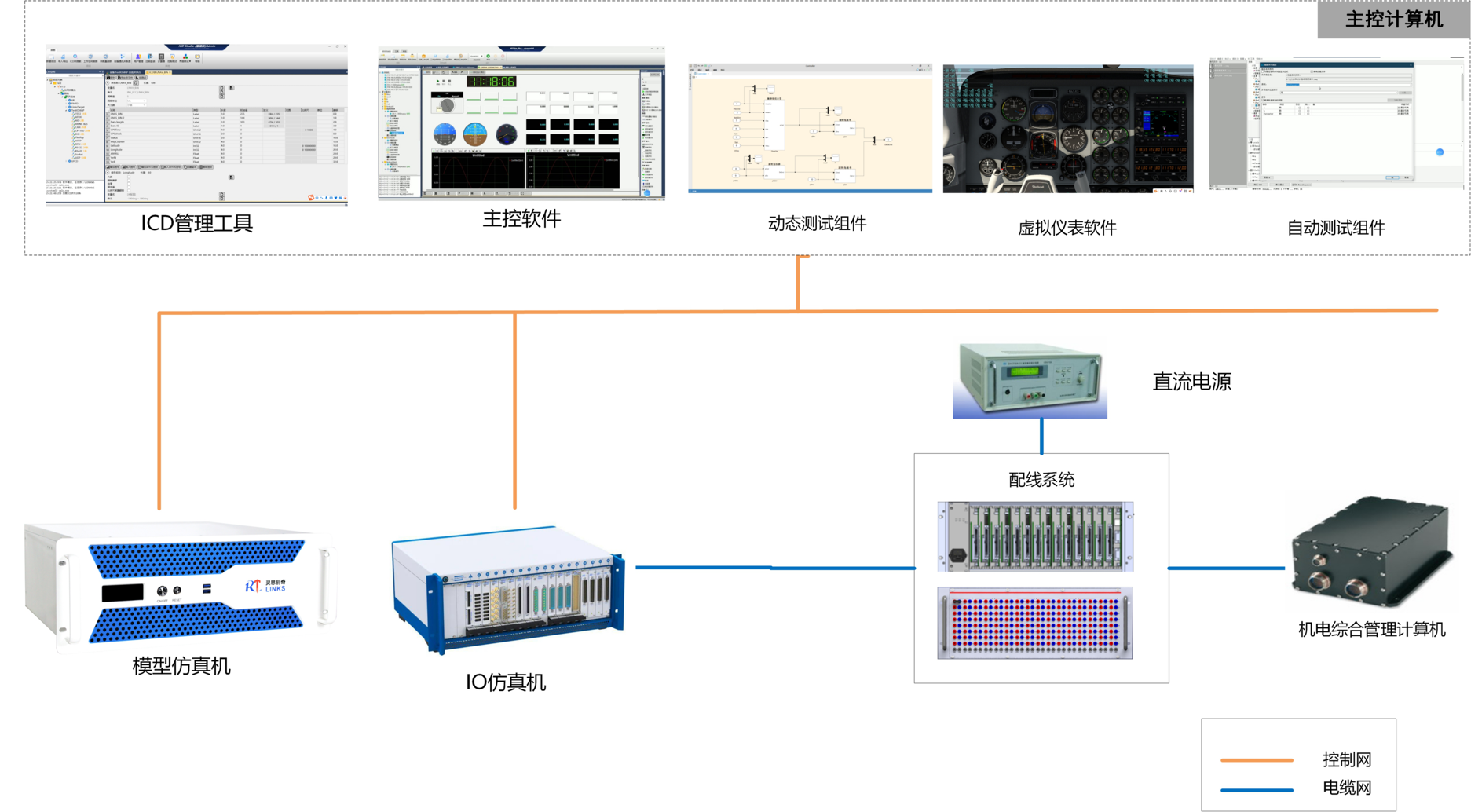

           图2   系统结构

飞管系统仿真测试设备主要构成部件如下:

(1) 显控计算机:为试验人员提供开发和运行控制环境,包括ICD管理软件、系统配置、主控软件等,同时提供在线监控和数据后处理环境,包括数据在线仪表监视、信号数据实时记录和后处理分析等;

(2) 模型仿真机:完成直升机模型仿真和飞控系统部件模型仿真;

(3) IO仿真机:提供一系列I/O资源,包括RS422、429、1394B、RVDT/LVDT、离散量信号、模拟量信号等,是被测航电管理计算机信号接入测试系统的门户;

(4) 信号适配、转接、切换单元:完成被测航电管理计算机信号接口物理形式的转换、适配以及真假件模式切换等功能,以匹配本次搭建的仿真测试信号通道;

(5)  直流电源:为被测航电管理计算机提供高质量直流供电;

试验网络:本系统内部提供千兆以太网和反射内存网双网结构,千兆以太网传输效率高、适用性强,主要用于“上-下位机”的指令和模型数据传输;反射内存网具有时延确定性,主要用于内部强实时数据传输,以及系统内部各节点的时钟同步和数据同步。
