一、概述

飞控系统是eVTOL的关键安全系统，它控制着飞行器的起飞、飞行、降落和其他运动。EVTOL电动垂直起降飞行器铁鸟综合实验平台可应用于航电飞控系统的功能试验以及配置负载模拟系统的飞控系统性能试验。

二、特征优势

Ø仿真管理软件提供模型管理，仿真控制、变量绑定、变量监控、变量在线调参、变量存储、离线分析等功能

Ø支持飞控系统传感器模型和执行机构模型自动编译为实时代码，并通过以太网下载到实时下位机运行；

Ø全机级飞机仿真与测试环境的软硬件支持，支持航电飞控系统以及配置负载模拟系统的半物理试验环境；

Ø支持飞机导航信息、动力系统等模型的集成以及通过UDP通信协议发送/接受变量数据。

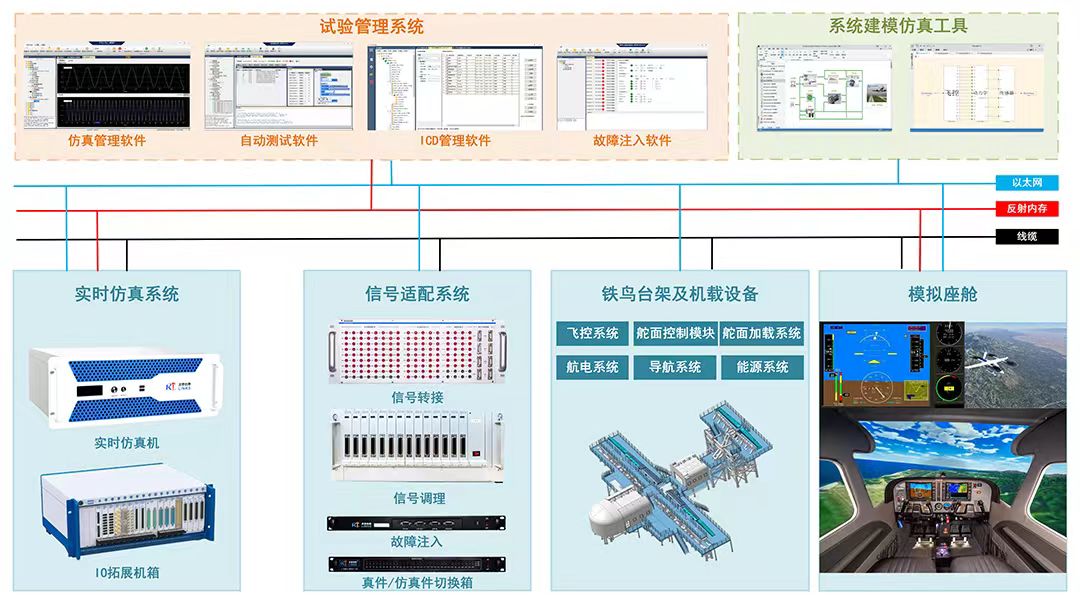

三、系统结构


Ø综合控制台提供仿真采集、舵负载模拟/监控等软件的安装部署，并提供支持人机交互的基础环境。

Ø仿真激励与采集系统可对所有机载设备的信号仿真激励与信号采集，涉及的总线包括RS232、RS422、RS485、CAN、模拟量、离散量。

Ø真件信号与仿真采集信号切换设备用于满足半物理仿真中所有的真件仿真件切换的需求。

Ø铁鸟台架结构主体采用真实飞机布局的结构设计，包括简易驾驶舱、机翼主体、活动舵面、机身结构，并支持相关设备安装与试验。

Ø模拟负载系统支持在地面状态下实现模拟空中状态的舵面负载情况，提供对全机舵面的整体监控功能。

四、应用领域

电动垂直起降（eVTOL）飞行器航电及飞控系统设计和验证。

五、典型用户

小鹏汇天、沃兰特航天。
